Produktdetails:
Zahlung und Versand AGB:
|
| Hervorheben: | Lc-St.-Multimodefaser-Optikzopf,Multimodefaser-Optikzopf Sc FC |
||
|---|---|---|---|

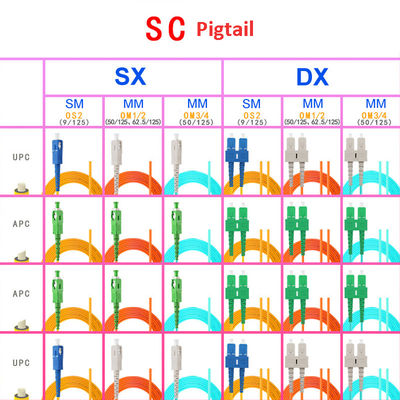

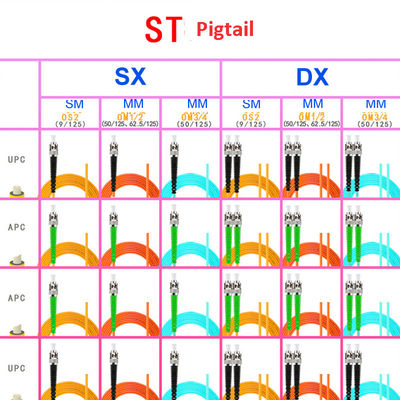

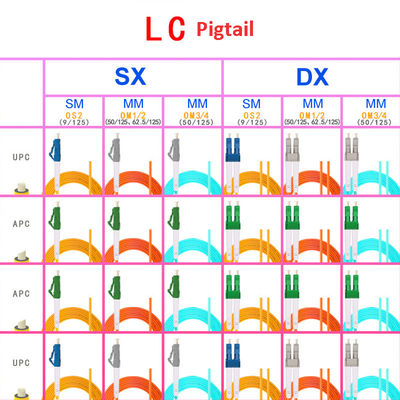

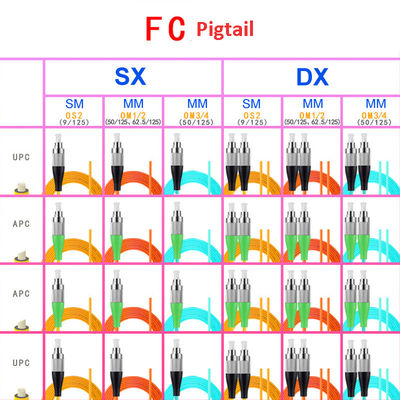

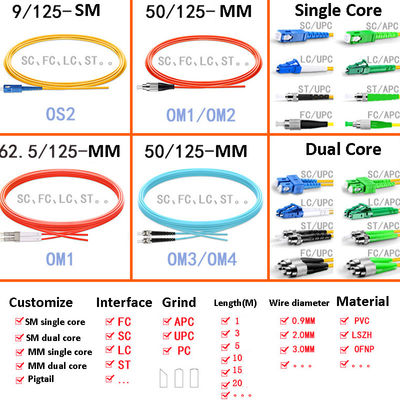

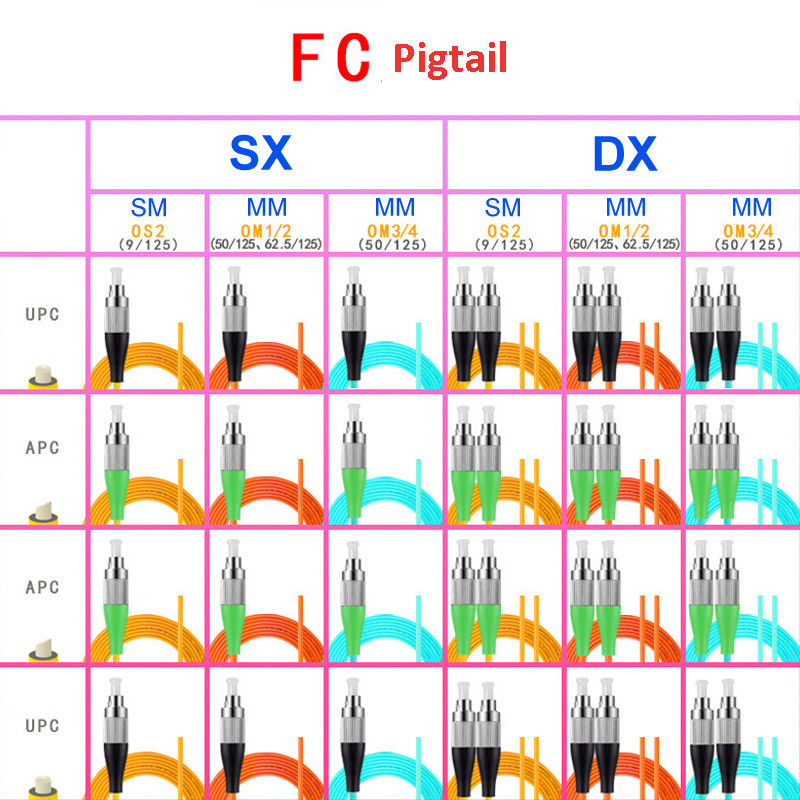

Multimodefaser-Zopf SC/FC/LC/ST einzelnes einzelnes Dual Core in mehreren Betriebsarten APC/UPC fertigen besonders an
| Prodcuct-Parameter | |
| Schnittstellenmodell: SC, FC, LC, ST.… | Modus: In mehreren Betriebsarten, Monomode- |
| Einfügungsdämpfung: ≤0.3dB | Zahl von Kernen: DX, SX |
| Rückflussdämpfung: ≥35dB (MILLIMETER), ≥55dB (INSPEKTION) | Zwingenart: Klassifizieren Sie eine keramische Zwinge |
| Zuverlässigkeit: ≤0.2dB | Betriebstemperatur: - 40℃ 85℃ |
| Wiederholbarkeit: ≤0.1dB | Faserart: OS2, OM1, OM2, OM3, OM4 |
| Dehnfestigkeit: 45KG | Äußeres Hüllenmaterial: PVC, LSZH, OFNP |
| Dehnfestigkeit: ≥200N | Testwellenlänge: 850nm~1300nm (MILLIMETER) 1310nm~1550nm (INSPEKTION) |
| Fügende Zeiten: ≥1000times | Äußere Länge des Kabels: 0.9mm, 2.0mm (Nichterfüllung), 3.0mm |
| Minimaler Biegungsradius: 38mm | Spezifikationen aus optischen Fasern: 9/125µm, 50/125µm, 62.5/125µm |
OEM/ODM nahm an
| Liste nein. | Einzelteil | Modell | Testbedingungen | Inspektion | Millimeter | |||
| PC | UPC | APC | PC | UPC | ||||
| 1 | IL | LC/SC/FC/ST/MU/E2000 | (Schließen Sie an Standardstecker und an Standardadapter) an 100%test |
≤0.3 | ≤0.3 | ≤0.35 | ≤0.3 | ≤0.3 |
| 2 | RL | LC/SC/FC/ST/MU/E2000 | (Schließen Sie an Standardstecker und an Standardadapter) an 10% Abtastrate |
≥50dB | ≥50dB | ≥60dB | ≥25dB | |
| Feldverbindungsstück, kalte Spleiß | (Schließen Sie an Standardstecker und an Standardadapter) an | Feldverbindungsstück: Eingebettet: UPC≥40dB, APC≥50dB Heiße Schmelzart: UPC≥50dB, APC≥60dB Kalte Spleiß: ≥40dB |
||||||
| 3 | Rate des Durchlaufs 3D | LC/SC/FC/ST/MU/E2000 | Körperliche Inspektion | ≥85% | ||||
| 4 | Stirnflächestandard | LC/SC/FC/ST/MU/E2000 | Körperliche Inspektion | Keine Defekte in Bereich A Erlauben Sie Kratzer der Zone B ≤1μm, ≤2μm-Stellen, und die Gesamtanzahl von Kratzern plus Stellen ist kleiner als 5. Erlauben Sie Kratzer c-Zone ≤2μm, ≤2μm-Stellen, unbegrenzte Zahl, ≤3μm-Schutzbleche |
Keine Defekte in Bereich A Erlauben Sie Kratzer der Zone B ≤2μm, ≤3μm-Stellen, und die Gesamtanzahl von Kratzern plus Stellen ist kleiner als 5. Erlauben Sie Kratzer c-Zone ≤3μm, ≤3μm-Stellen, unbegrenzte Zahl, ≤5μm-Schutzbleche |
|||
| 5 | Auftrittanforderungen | Feldverbindungsstücke, kaltes Gewürz, Adapter, Faseroptikverbindungsstücke | Sichtprüfung (beziehen Sie sich Muster und auf versiegelnde Proben) | Produktauftritt und entsprechender Entwurf, Herstellungsanforderungen sind überall: der Auftritt sollte glatt sein, sauber, freigeben vom Öl, Grate, keine Narben und Sprünge, helle Farbe, gute Übereinstimmung und die Komponenten müssen fest und flach sein; der Auftritt des Lichtleiterkabels sollte glatt und hell sein. Keine Verunreinigung, kein Schaden, klares Drucken, Farbe passt sich an Produktanforderungen an | ||||
| 6 | Materialbedarf | Adapter | Körperliche Inspektion | Der Adapter sollte keramische Ärmel benutzen, sollten das Außengehäuse des Adapters und andere Plastikteile flammhemmend sein, und das Metallmaterial sollte Kupfer HPb59-1 benutzen | ||||
| 7 | Zugversuch {Zopf (Kabel) oder Verbindungsstück mit Faser unter Φ1.0mm ist nicht anwendbar, Adapter ist nicht anwendbar} | MTP/MPO | Testbedingungen: A), Last: nN: B), Ladezeit: 10 Minuten: C), Lastsrate: Anforderungen| ≥50 |
| ||||
| FC/SC/E2000 | ≥50 | |||||||
| MU/LC | ≥70 | |||||||
| LC | ≥90 | |||||||
| Ledernes Kabel | ≥50 | |||||||
| Heiße Schmelzart | ≥40 (ledernes Kabel, weiches Lichtleiterkabel 2,0) | |||||||
| ≥50 (weiches Lichtleiterkabel 3,0) | ||||||||
| Eingebettete Art | ≥30 (ledernes Kabel, weiches Lichtleiterkabel 2,0) | |||||||
| ≥50 (weiches Lichtleiterkabel 3,0) | ||||||||
| Kalte Spleiß | ≥4 (0,125, 0,25 Optikfaser) | |||||||
| ≥10N (0,9 Lichtleiterkabel) | ||||||||
| ≥30N (ledernes Kabel) | ||||||||
| 8 | Dehnfestigkeit der Sperrung des Adapters | Sc | Testbedingungen: A), Last: nN: B), Ladezeit: 10 Minuten (MU-Last 1 Minute); C), Lastsrate: 50N/minute; | ≥50 |
| ||||
| MPO | ||||||||
| LC | ≥80 | |||||||
| MU | ||||||||
